Manual de Uso Básico
¿Qué es?
Es un equipo que trabaja por medio de gas CO2 y otros químicos comprimidos que son estimulados mediante electricidad, para generar el láser con el cual podrás cortar o grabar los materiales.
El rayo láser incide en la superficie del material y lo calienta con tanta fuerza que se derrite o se vaporiza por completo. Una vez que el rayo láser ha penetrado completamente en un punto del material, comienza el proceso de corte real.
Esquema
¿Cómo se usa?
Los pasos a seguir para conseguir tu pieza son los siguientes:
- Obtener un archivo de diseño 2d en formato .dxf
- Preparación de archivo de fabricación .rd, mediante el uso del software RDWorks
-
Colocación de la plancha
- Ajuste de la altura
- Colocar el USB
-
Copiar los archivos en la memoria
- Establecer el origen y comprobar el espacio necesario con un FRAME
- Encender refrigerador y extractor de gases
- Cerrar la compuerta
- Finalmente cortar
Precauciones y protecciones
Lo más importante es el uso de Gafas Protectoras para poder observar el corte de la máquina y una manera de liberar los gases emitidos a la hora del corte.
Y no olvides activar la Máquina de Extracción de Gases.
Materiales
Disponemos de diferentes materiales:
- Madera Contrachapada
- Madera DM (Densidad Media)
- Pizarra
- Metacrilato transparente, blanco, negro y especial.
Y con diferentes grosores:
- 2mm
- 3mm
- 5mm
- 10mm
Recuerda que cada material y grosor representarán diferentes parámetros de corte (Altura, potencia y velocidad)

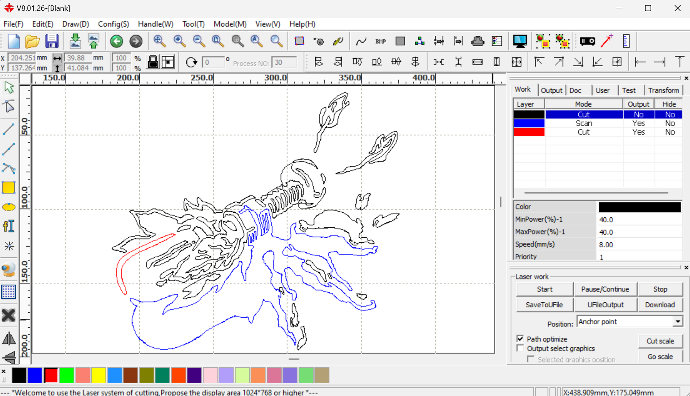

Software - Chitubox
El programa principalmente nos permitirá hacer pequeños ajustes de diseño como ajustar la escala, rotar, copiar y pegar el elemento e incluso crear lineas y letras. Pero la función principal del programa es establecer una potencia y velocidad determinada según el tipo de pasada que queremos hacer. Mediante la asignación de un color, establecemos una combinación de tipo de pasada, velocidad y potencia.Tenemos
Sección Subtítulo
Disponemos de varios tipos de pasada:
- Corte
- Grabado
- Delineado
- Punto

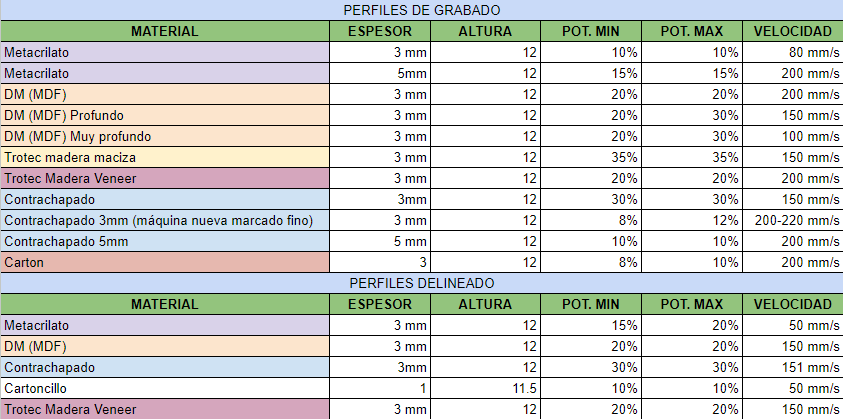

La velocidad y potencia dependen del tipo de material y del espesor de la plancha. En la siguiente tabla tienes una serie de valores recomendados:
Recuerda cambiar el tipo de pasada dentro de la configuración de cada color.
